labconco凍干機是制藥行業生產粉針的大型專用設備。我們根據冷凍干燥工藝的要求，設計了采用簡易儀表的溫度、真空度自動調節系統用于凍干機的自動控制，運行試驗效果良好，并有很大的節能效益。
冷凍干燥工藝對溫度、真空度變量的要求
1.冷凍于機工作原理簡介
在一個與外界密閉的箱體(干燥箱)內設有五層擱板，每層擱板上安放一盤藥品(試管裝粉針?biāo)畡?箱體內盤旋纏置了如通以高溫油即進行熱交換的管道，該箱體還與另一密閉箱體(冷凝箱)相連，以在抽真空時形成必要的真空梯度。藥品加工時;先制冷、預凍、保溫，將水劑凝成固態,然后抽真空(對冷凝箱)，加溫升華，逐步使固態水劑形成“劑型”和“水份”等指標都符合要求的優質粉針。

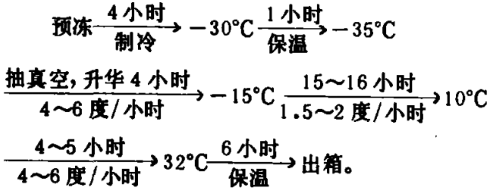

2.凍干過程與工藝對溫度,真空度變量的要求不同藥品其凍干過程略有差異。常見的凍干過程：

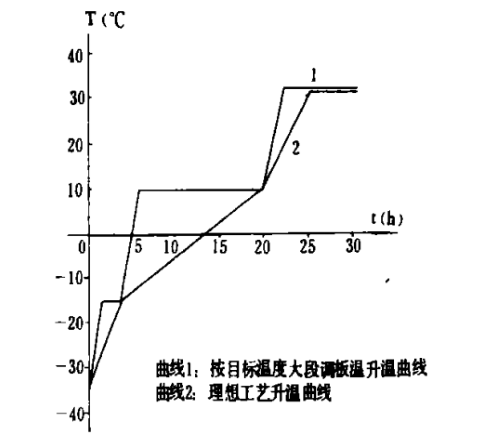

一般在加溫升華過程中，干燥箱內真空值不得高于200μmHg(2x10-1毛)。凍千工藝對控溫精確度要求不高,但對升溫曲線斜率有要求(因?yàn)橹挥芯徛A才能保證制品質量)。現設備不改變油溫(油溫恒定控制在50C左右)，如按凍干過程目標溫度大段調板溫，則升溫曲線上升段很陡，達不到工藝所要求的慢升溫速率。其升溫曲線與理想工藝升溫曲線比較如圖1所示。由于這一升溫曲線偏離理想曲線太遠，不能保證藥品質量，因此在現場使用中,往往采用分段折線法來逼近理想特性(即每半小時到一小時調一次板溫)。
